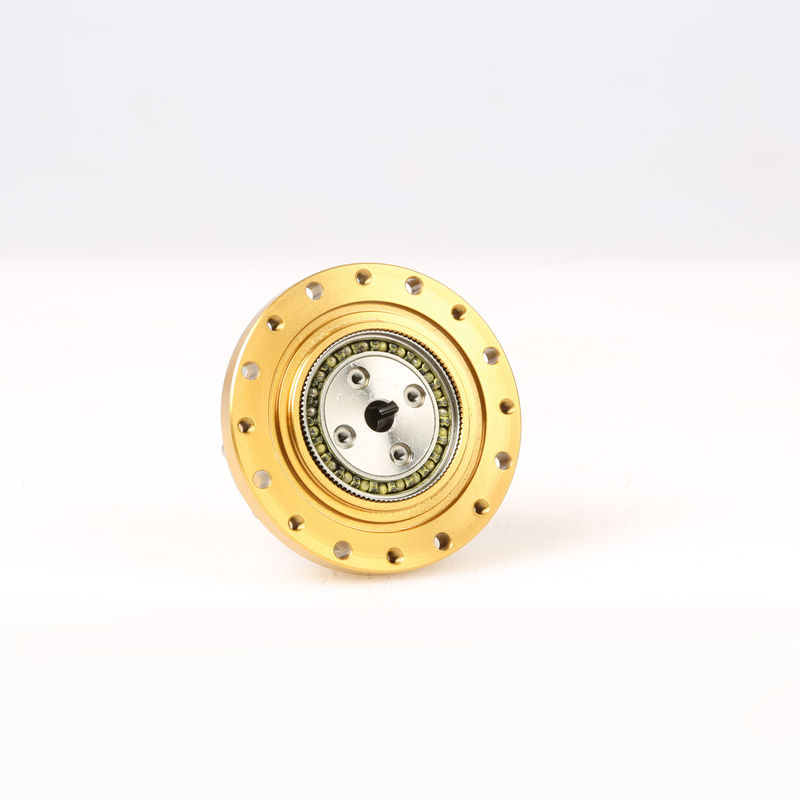

ตัวลดฮาร์มอนิกไดรฟ์สูงสุด 8000 รอบต่อนาทีขนาดเล็กสำหรับ Exoskeleton
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Wanshsin |
| ได้รับการรับรอง: | ISO9001, CE, CCC |
| หมายเลขรุ่น: | WSHG-25-100 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | แพคเกจกล่อง |
| เวลาการส่งมอบ: | 3-7 วันทำการ |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชุดขนาด: | 14,17,20,25,32 | เพลาส่งออก: | เอาต์พุตเพลาแข็ง / เอาต์พุตเพลากลวง |
|---|---|---|---|
| อัตราส่วนลด: | 50,80,100,120 | แรงบิดเอาต์พุต: | 3.5Nm-160Nm |
| จัดอันดับความเร็วอินพุต: | 3000-3500 รอบต่อนาที | การเตรียมเกียร์: | สอดคล้องกัน |
| วัสดุ: | เหล็กกล้าไร้สนิม | การปรับแต่ง: | ยอมรับได้ |
| แสงสูง: | Exoskeleton Harmonic Drive Reducer,8000rpm Harmonic Drive Reducer,8000rpm Micro Harmonic Drive |
||
รายละเอียดสินค้า
ฮาร์มอนิกลดแรงบิดเอาต์พุต 3.5-160Nm ความเร็วอินพุตสูงสุด 8000 รอบต่อนาทีสำหรับโครงกระดูกภายนอก
คุณสมบัติของผลิตภัณฑ์
ข้อดี:
1. โครงสร้างที่เรียบง่ายขนาดเล็กและน้ำหนักเบา
ภายใต้เงื่อนไขของอัตราทดเกียร์และเงื่อนไขการรับน้ำหนักไดรฟ์เกียร์ฮาร์มอนิกสามารถลดปริมาตรและน้ำหนักของตัวทดเกียร์ทั่วไปได้ประมาณ 1/3 ถึง 1/2
2. ช่วงอัตราส่วนการส่งข้อมูลขนาดใหญ่
อัตราส่วนการส่งผ่านของตัวลดฮาร์มอนิกขั้นตอนเดียวสามารถเข้าถึง 50-160 (หากใช้เครื่องกำเนิดคลื่นดาวเคราะห์อัตราส่วนการส่งสามารถขยายได้ถึง 150-4000)
อัตราส่วนการส่งผ่านของการส่งสารผสมสามารถสูง
3. มีฟันหลายคู่ประกบกันในเวลาเดียวกัน
จำนวนฟันที่ถูกประกบพร้อมกันโดยตัวลดฮาร์มอนิกคลื่นคู่สามารถเข้าถึง 30% หรือมากกว่าในการส่งผ่านเกียร์ธรรมดาจำนวนฟันเฟืองในเวลาเดียวกันมีเพียง 2-7% และจำนวนฟันที่ถูกประกบในเวลาเดียวกันสำหรับเฟืองหมุนทรงกระบอกตรงมีเพียง 1-2 คู่เท่านั้นเป็นเพราะข้อได้เปรียบที่ไม่เหมือนใครของฟันเฟืองจำนวนมากในเวลาเดียวกันที่การส่งสัญญาณฮาร์มอนิกมีความแม่นยำสูงและความสามารถในการรับน้ำหนักของฟันที่มากจึงได้อัตราส่วนความเร็วที่มากและปริมาณที่น้อย
ฮาร์มอนิกไดรฟ์ลดเกียร์เป็นเกียร์ชนิดหนึ่งซึ่งอาศัยเครื่องกำเนิดคลื่นที่ติดตั้งแบริ่งแบบยืดหยุ่นเพื่อให้เฟืองที่มีความยืดหยุ่นทำให้เกิดการเสียรูปแบบยืดหยุ่นที่ควบคุมได้และตาข่ายด้วยเฟืองที่แข็งเพื่อส่งการเคลื่อนที่และกำลัง
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเมื่ออินพุต 2000r / นาที | อนุญาตสูงสุดแรงบิดสำหรับการเริ่มต้นและการหยุด |
อนุญาตสูงสุด แรงบิดในการโหลดเฉลี่ย |
แรงบิดสูงสุดที่อนุญาตทันที | ความเร็วอินพุตสูงสุดที่อนุญาต | Arcsec |
อายุขัย (ชั่วโมง) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10,000-15,000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10,000-15,000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10,000-15,000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10,000-15,000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10,000-15,000 |
คำถามที่พบบ่อย
ถาม: ฉันควรระบุอะไรเมื่อเลือกกระปุกเกียร์ / ตัวลดความเร็ว
ตอบ: วิธีที่ดีที่สุดคือให้พารามิเตอร์การวาดมอเตอร์วิศวกรของเราจะตรวจสอบและแนะนำรุ่นกระปุกเกียร์ที่เหมาะสมที่สุดสำหรับการอ้างอิงของคุณหรือคุณสามารถระบุข้อมูลจำเพาะด้านล่างได้เช่นกัน:
1) ประเภทรุ่นและแรงบิด
2) อัตราส่วนหรือความเร็วเอาต์พุต
3) สภาพการทำงานและวิธีการเชื่อมต่อ
4) คุณภาพและชื่อเครื่องที่ติดตั้ง
5) โหมดอินพุตและความเร็วในการป้อนข้อมูล
6) รุ่นยี่ห้อมอเตอร์หรือหน้าแปลนและขนาดเพลามอเตอร์
ถาม: คุณเป็นผู้ผลิตมอเตอร์หรือไม่?
ตอบ: ใช่เราเป็นผู้ผลิตมอเตอร์เราพัฒนาและผลิตทั้งมอเตอร์และเกียร์ทดรอบโดยโรงงานของเราเอง
ถาม: ใช้เวลานานแค่ไหนในการสั่งซื้อให้เสร็จสิ้น?
ตอบ: โดยปกติคำสั่งซื้อของคุณสามารถจัดส่งได้ภายใน 7-15 วันผลิตภัณฑ์ขายร้อนบางรายการสามารถจัดส่งได้อย่างรวดเร็วใน 1 สัปดาห์ขึ้นอยู่กับปริมาณ
ถาม: ฉันขอตัวอย่างก่อนได้ไหม
ตอบ: แน่นอนว่าเรารู้สึกเป็นเกียรติที่ได้เสนอตัวอย่างสำหรับการทดสอบก่อนทำการสั่งซื้ออย่างเป็นทางการ
