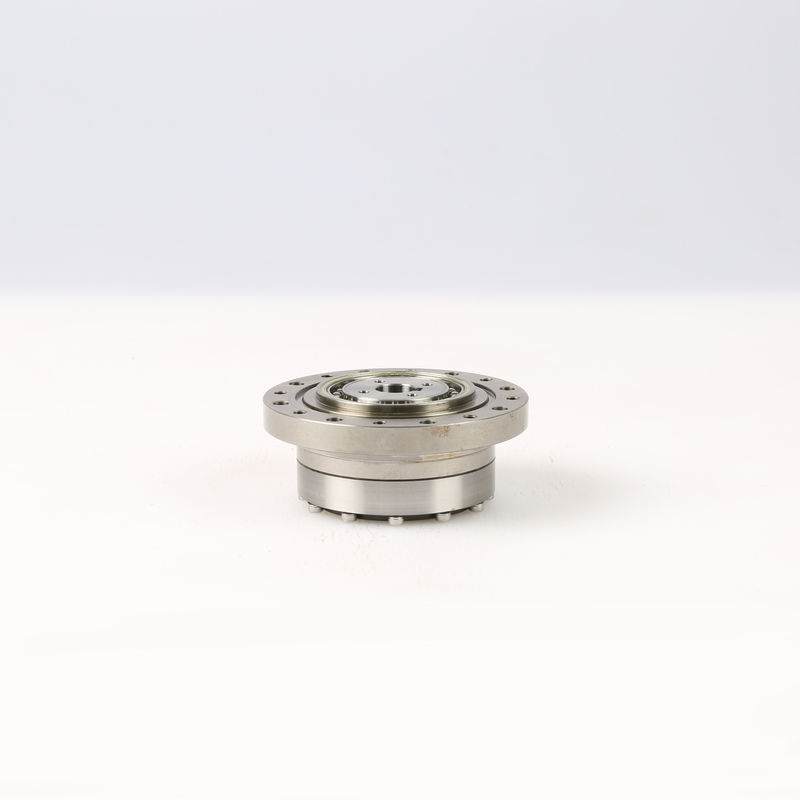

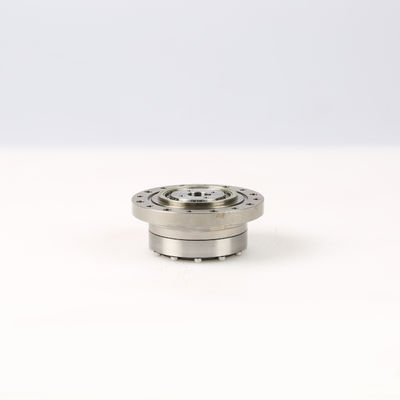

Backlash 20 Arc / Sec 30rpm Harmonic Drive Reducer Stainless Steel
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Wanshsin |
| ได้รับการรับรอง: | ISO9001, CE, CCC |
| หมายเลขรุ่น: | WSHG-25-100 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | แพคเกจกล่อง |
| เวลาการส่งมอบ: | 3-7 วันทำการ |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชุดขนาด: | 17/17/20/25/32 | แรงบิดเอาต์พุต: | 3.5Nm-160Nm |
|---|---|---|---|
| จัดอันดับความเร็วอินพุต: | 3000-3500 รอบต่อนาที | การเตรียมเกียร์: | สอดคล้องกัน |
| เพลาส่งออก: | เอาต์พุตเพลาแข็ง / เอาต์พุตเพลากลวง | อายุขัย: | 10,000-15,000 ชั่วโมง |
| การปรับแต่ง: | ยอมรับได้ | วัสดุ: | เหล็กกล้าไร้สนิม |
| แสงสูง: | Harmonic Drive Reducer,30rpm Harmonic Drive Reducer,30rpm Harmonic Gear Reducer |
||
รายละเอียดสินค้า
ฟันเฟืองลดฮาร์มอนิก≤ 20 อาร์ก / วินาทีความเร็วในการส่งออก 30-200 รอบต่อนาทีสำหรับเครื่อง CNC
คุณสมบัติของผลิตภัณฑ์
1. ฟันด้านข้างสามารถปรับเปลี่ยน.
ในการเชื่อมต่อของเกียร์ฮาร์มอนิกช่องว่างระหว่างเฟล็กสไลน์และเฟืองแข็งส่วนใหญ่ขึ้นอยู่กับรูปร่างของเครื่องกำเนิดคลื่นและรายละเอียดฟันของเฟืองทั้งสองดังนั้นจึงสามารถปรับฟันเฟืองเพื่อให้ฟันเฟืองส่งมีขนาดเล็กได้แม้ในบางกรณีสามารถเข้าถึงการกวาดล้างด้านข้างเป็นศูนย์
2. ประสิทธิภาพการส่งข้อมูลสูง
เมื่อเทียบกับการส่งสัญญาณอื่น ๆ ที่มีอัตราส่วนความเร็วเดียวกันการส่งสัญญาณฮาร์มอนิกมีประสิทธิภาพสูงเนื่องจากชิ้นส่วนที่เคลื่อนไหวจำนวนน้อยและผิวฟันที่มีความเร็วต่ำด้วยความแตกต่างของอัตราส่วนความเร็ว (u = 60-250) ประสิทธิภาพอยู่ที่ประมาณ 65 - ประมาณ 90% (ประสิทธิภาพการส่งคลื่นฮาร์มอนิกคอมเพล็กซ์ต่ำกว่า) การสึกหรอของผิวฟันจึงน้อยมาก
3. โคแอกเซียลที่ดี
เพลาความเร็วสูงและเพลาความเร็วต่ำของตัวลดเกียร์ฮาร์มอนิกตั้งอยู่บนแกนเดียวกัน
4. สะดวกในการรับรู้การส่งผ่านที่แตกต่างกัน
เนื่องจากองค์ประกอบพื้นฐานสามประการของการส่งเกียร์แบบฮาร์มอนิกจึงสามารถใช้งานได้สองอย่างและชิ้นที่สามสามารถขับเคลื่อนได้หากเครื่องกำเนิดคลื่นล้อแข็งและล้อยืดหยุ่นขับเคลื่อนกลไกการส่งผ่านที่แตกต่างกันจะเกิดขึ้นได้ตระหนักถึงสภาพการทำงานที่รวดเร็วและช้าได้อย่างสะดวกนี่เป็นประโยชน์อย่างยิ่งสำหรับกลไกการเคลื่อนย้ายเครื่องมือของเครื่องจักรกลจำนวนมากด้วยการออกแบบที่เหมาะสมประสิทธิภาพของโครงสร้างของชิ้นส่วนที่เคลื่อนย้ายเครื่องมือของเครื่องมือกลสามารถเปลี่ยนแปลงได้อย่างมาก
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเมื่ออินพุต 2000r / นาที | อนุญาตสูงสุดแรงบิดสำหรับการเริ่มต้นและการหยุด |
อนุญาตสูงสุด แรงบิดในการโหลดเฉลี่ย |
แรงบิดสูงสุดที่อนุญาตทันที | ความเร็วอินพุตสูงสุดที่อนุญาต | Arcsec |
อายุขัย (ชั่วโมง) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10,000-15,000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10,000-15,000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10,000-15,000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10,000-15,000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10,000-15,000 |
คำถามที่พบบ่อย
ถาม: ฉันควรระบุอะไรเมื่อเลือกกระปุกเกียร์ / ตัวลดความเร็ว
ตอบ: วิธีที่ดีที่สุดคือให้พารามิเตอร์การวาดมอเตอร์วิศวกรของเราจะตรวจสอบและแนะนำรุ่นกระปุกเกียร์ที่เหมาะสมที่สุดสำหรับการอ้างอิงของคุณหรือคุณสามารถระบุข้อมูลจำเพาะด้านล่างได้เช่นกัน:
1) ประเภทรุ่นและแรงบิด
2) อัตราส่วนหรือความเร็วเอาต์พุต
3) สภาพการทำงานและวิธีการเชื่อมต่อ
4) คุณภาพและชื่อเครื่องที่ติดตั้ง
5) โหมดอินพุตและความเร็วในการป้อนข้อมูล
6) รุ่นยี่ห้อมอเตอร์หรือหน้าแปลนและขนาดเพลามอเตอร์
ถาม: คุณเป็นผู้ผลิตมอเตอร์หรือไม่?
ตอบ: ใช่เราเป็นผู้ผลิตมอเตอร์เราพัฒนาและผลิตทั้งมอเตอร์และเกียร์ทดรอบโดยโรงงานของเราเอง
ถาม: ใช้เวลานานแค่ไหนในการสั่งซื้อให้เสร็จสิ้น?
ตอบ: โดยปกติคำสั่งซื้อของคุณสามารถจัดส่งได้ภายใน 7-15 วันผลิตภัณฑ์ขายร้อนบางรายการสามารถจัดส่งได้อย่างรวดเร็วใน 1 สัปดาห์ขึ้นอยู่กับปริมาณ
ถาม: ฉันขอตัวอย่างก่อนได้ไหม
ตอบ: แน่นอนว่าเรารู้สึกเป็นเกียรติที่ได้เสนอตัวอย่างสำหรับการทดสอบก่อนทำการสั่งซื้ออย่างเป็นทางการ
