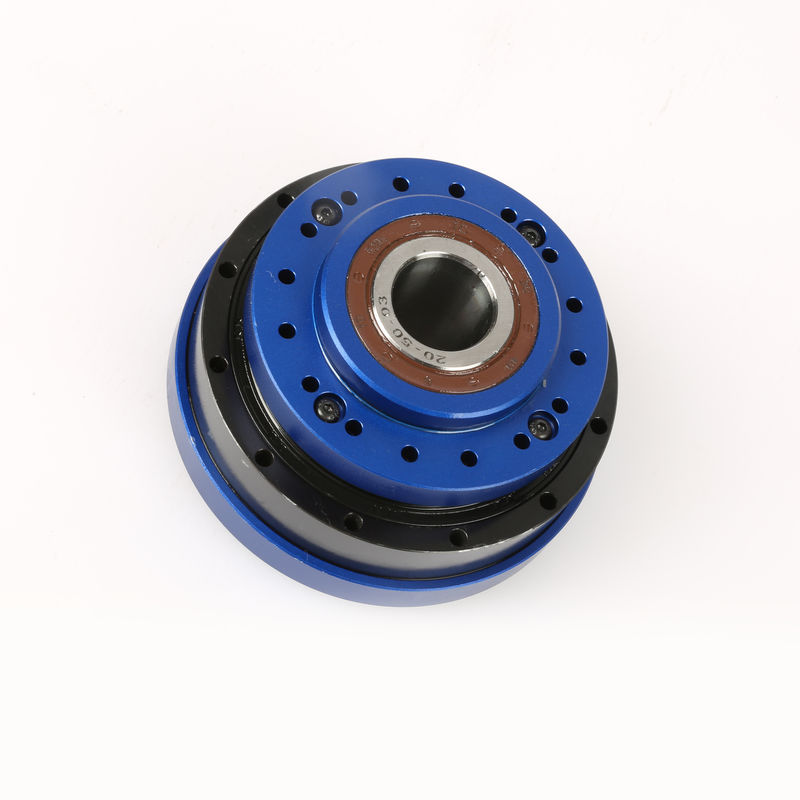

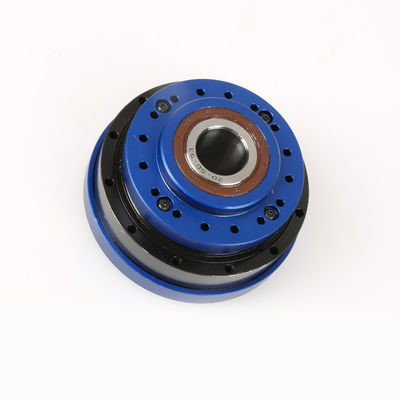

CCC ความเร็วในการส่งออก 30 รอบต่อนาทีระบบฮาร์มอนิกไดรฟ์เอาท์พุทเพลาแข็ง
รายละเอียดสินค้า:
สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | Wanshsin |
ได้รับการรับรอง: | ISO9001, CE, CCC |
หมายเลขรุ่น: | WSHG-25-100 |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | แพคเกจกล่อง |
เวลาการส่งมอบ: | 3-7 วันทำการ |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
ข้อมูลรายละเอียด |
|||
ชุดขนาด: | 17/17/20/25/32 | แรงบิดเอาต์พุต: | 3.5Nm-160Nm |
---|---|---|---|
เพลาส่งออก: | เอาต์พุตเพลาแข็ง / เอาต์พุตเพลากลวง | จัดอันดับความเร็วอินพุต: | 3000-3500 รอบต่อนาที |
การเตรียมเกียร์: | สอดคล้องกัน | อายุขัย: | 10,000-15,000 ชั่วโมง |
การปรับแต่ง: | ยอมรับได้ | วัสดุ: | เหล็กกล้าไร้สนิม |
แสงสูง: | 30rpm Harmonic Drive Systems,CCC Harmonic Drive Systems,CCC Harmonic Drive Reducer |
รายละเอียดสินค้า
อัตราส่วนการลดฮาร์มอนิก 1:80 ความเร็วในการส่งออก 30-200 รอบต่อนาทีสีฟ้าสำหรับเครื่องตัดวอเตอร์เจ็ท
คุณสมบัติของผลิตภัณฑ์
1. ความแม่นยำในการส่งสูง
2. การเคลื่อนไหวที่ราบรื่นไม่มีผลกระทบเสียงรบกวนต่ำ
3. ฟันด้านข้างสามารถปรับเปลี่ยน
4. ประสิทธิภาพการส่งข้อมูลสูง
5. coaxiality ที่ดี
6. สะดวกในการรับรู้การส่งผ่านที่แตกต่างกัน
หลักการลดเกียร์ฮาร์มอนิก
ในฐานะตัวลดตัวลดเกียร์ฮาร์มอนิกมักอยู่ในสถานะ: ไดรฟ์กำเนิดคลื่นเส้นโค้งวงกลมได้รับการแก้ไขปลายเอาต์พุตของเฟล็กสไลน์
เมื่อใส่เครื่องกำเนิดคลื่นเข้าไปในเฟล็กสไลน์เฟล็กสไลน์จะถูกบังคับให้มีรูปร่างเป็นวงรีทำให้ฟันเฟล็กสไลน์เข้ากับฟันโปรไฟล์ของสปินวงกลมตามแกนหลักของวงรีโดยที่ฟันจะหลุดออกจากแกนรองอย่างสมบูรณ์ ของวงรี
การหมุนของเครื่องกำเนิดคลื่นทำให้เฟล็กสไลน์เสียรูปอย่างต่อเนื่องฟันเปลี่ยนสถานะการทำงานในกระบวนการของการมีส่วนร่วมและการหลุดดังนั้นจึงรับรู้การส่งผ่านการเคลื่อนที่ระหว่างเครื่องกำเนิดคลื่นและเฟล็กสไลน์
รุ่น | อัตราส่วน | จัดอันดับแรงบิดเมื่ออินพุต 2000r / นาที | อนุญาตสูงสุดแรงบิดสำหรับการเริ่มต้นและการหยุด |
อนุญาตสูงสุด แรงบิดในการโหลดเฉลี่ย |
แรงบิดสูงสุดที่อนุญาตทันที | ความเร็วอินพุตสูงสุดที่อนุญาต | Arcsec |
อายุขัย (ชั่วโมง) |
WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10,000-15,000 |
WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10,000-15,000 |
WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10,000-15,000 |
WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10,000-15,000 |
WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10,000-15,000 |
คำถามที่พบบ่อย
ถาม: ฉันควรระบุอะไรเมื่อเลือกกระปุกเกียร์ / ตัวลดความเร็ว
ตอบ: วิธีที่ดีที่สุดคือให้พารามิเตอร์การวาดมอเตอร์วิศวกรของเราจะตรวจสอบและแนะนำรุ่นกระปุกเกียร์ที่เหมาะสมที่สุดสำหรับการอ้างอิงของคุณหรือคุณสามารถระบุข้อมูลจำเพาะด้านล่างได้เช่นกัน:
1) ประเภทรุ่นและแรงบิด
2) อัตราส่วนหรือความเร็วเอาต์พุต
3) สภาพการทำงานและวิธีการเชื่อมต่อ
4) คุณภาพและชื่อเครื่องที่ติดตั้ง
5) โหมดอินพุตและความเร็วในการป้อนข้อมูล
6) รุ่นยี่ห้อมอเตอร์หรือหน้าแปลนและขนาดเพลามอเตอร์
ถาม: คุณเป็นผู้ผลิตมอเตอร์หรือไม่?
ตอบ: ใช่เราเป็นผู้ผลิตมอเตอร์เราพัฒนาและผลิตทั้งมอเตอร์และเกียร์ทดรอบโดยโรงงานของเราเอง
ถาม: ใช้เวลานานแค่ไหนในการสั่งซื้อให้เสร็จสิ้น?
ตอบ: โดยปกติคำสั่งซื้อของคุณสามารถจัดส่งได้ภายใน 7-15 วันผลิตภัณฑ์ขายร้อนบางรายการสามารถจัดส่งได้อย่างรวดเร็วใน 1 สัปดาห์ขึ้นอยู่กับปริมาณ
ถาม: ฉันขอตัวอย่างก่อนได้ไหม
ตอบ: แน่นอนว่าเรารู้สึกเป็นเกียรติที่ได้เสนอตัวอย่างสำหรับการทดสอบก่อนทำการสั่งซื้ออย่างเป็นทางการ
