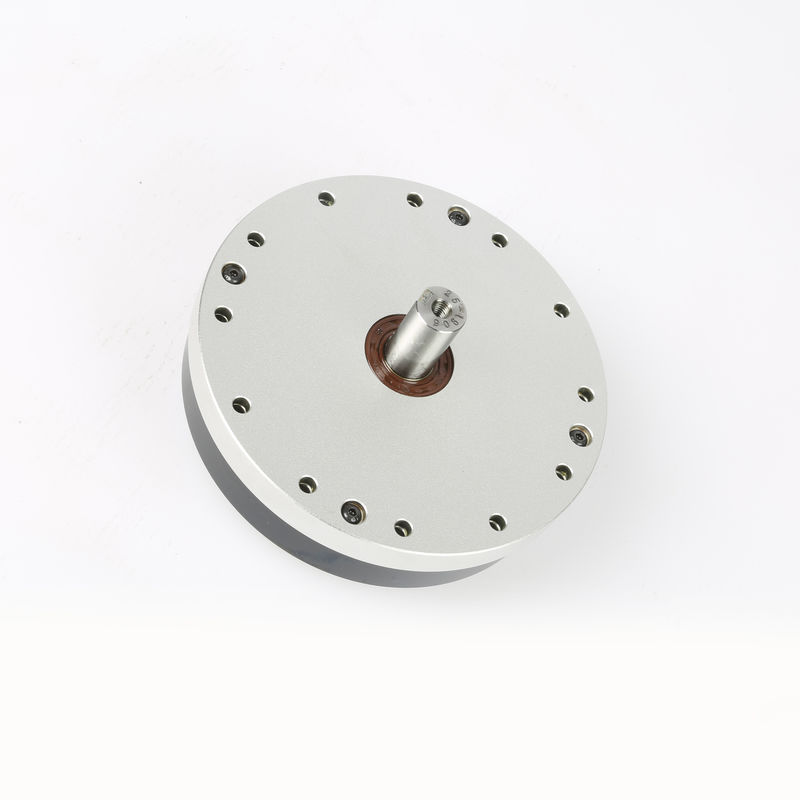

160Nm Reduction Ratio 1: 120 Harmonic Drive Reducer สำหรับเครื่องตัดวอเตอร์เจ็ท
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Wanshsin |
| ได้รับการรับรอง: | ISO9001, CE, CCC |
| หมายเลขรุ่น: | WSHG-25-100 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | แพคเกจกล่อง |
| เวลาการส่งมอบ: | 3-7 วันทำการ |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| แรงบิดเอาต์พุต: | 3.5Nm-160Nm | จัดอันดับความเร็วอินพุต: | 3000-3500 รอบต่อนาที |
|---|---|---|---|
| ชุดขนาด: | 17/17/20/25/32 | เพลาส่งออก: | เอาต์พุตเพลาแข็ง / เอาต์พุตเพลากลวง |
| วัสดุ: | เหล็กกล้าไร้สนิม | การเตรียมเกียร์: | 10,000-15,000 ชั่วโมง |
| การปรับแต่ง: | ยอมรับได้ | สี: | เงิน |
| แสงสูง: | อัตราส่วน 1: 120 Harmonic Drive Reducer,160Nm Harmonic Drive Reducer,160Nm Harmonic Gear Reducer |
||
รายละเอียดสินค้า
Harmonic Driver Reducer Output Torque 3.5-160Nm Reduction Ratio 1: 120 สำหรับเครื่องตัดวอเตอร์เจ็ท
คุณสมบัติของผลิตภัณฑ์
ส่วนประกอบของตัวลดเกียร์ฮาร์มอนิก
ตัวลดเกียร์แบบฮาร์มอนิกมีส่วนประกอบพื้นฐานสามอย่าง ได้แก่ เครื่องกำเนิดคลื่นเฟล็กสไลน์และสไปน์ไลน์แบบวงกลม
เครื่องกำเนิดคลื่น: ประกอบด้วยลูกปืนและลูกเบี้ยวรูปไข่เครื่องกำเนิดคลื่นมักจะติดอยู่ที่ปลายอินพุตวงแหวนด้านในของแบริ่งจะถูกยึดรอบลูกเบี้ยวทำให้วงแหวนรอบนอกของแบริ่งเปลี่ยนรูปเป็นรูปวงรี
Flexspline: เป็นส่วนประกอบที่มีผนังบางยืดหยุ่นพร้อมฟันเฟืองบนพื้นผิวด้านนอกโดยปกติจะติดตั้งกับปลายเอาต์พุต
เส้นโค้งวงกลม: เป็นแหวนเหล็กแข็งที่มีฟันภายในโดยปกติจะมีฟันมากกว่าเฟล็กสไลน์สองซี่และโดยทั่วไปจะติดตั้งบนตัวเรือน
1. โคแอกเซียลที่ดี
2. สะดวกในการรับรู้การส่งผ่านที่แตกต่างกัน
3. โครงสร้างที่เรียบง่ายขนาดเล็กและน้ำหนักเบา
4. ช่วงอัตราส่วนการส่งข้อมูลขนาดใหญ่
5. มีฟันหลายคู่ประกบกันในเวลาเดียวกัน
6. ความแม่นยำในการส่งสูง
7. การเคลื่อนไหวที่ราบรื่นไม่มีผลกระทบเสียงรบกวนต่ำ
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเมื่ออินพุต 2000r / นาที | อนุญาตสูงสุดแรงบิดสำหรับการเริ่มต้นและการหยุด |
อนุญาตสูงสุด แรงบิดในการโหลดเฉลี่ย |
แรงบิดสูงสุดที่อนุญาตทันที | ความเร็วอินพุตสูงสุดที่อนุญาต | Arcsec |
อายุขัย (ชั่วโมง) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10,000-15,000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10,000-15,000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10,000-15,000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10,000-15,000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10,000-15,000 |
คำถามที่พบบ่อย
ถาม: ฉันควรระบุอะไรเมื่อเลือกกระปุกเกียร์ / ตัวลดความเร็ว
ตอบ: วิธีที่ดีที่สุดคือให้พารามิเตอร์การวาดมอเตอร์วิศวกรของเราจะตรวจสอบและแนะนำรุ่นกระปุกเกียร์ที่เหมาะสมที่สุดสำหรับการอ้างอิงของคุณหรือคุณสามารถระบุข้อมูลจำเพาะด้านล่างได้เช่นกัน:
1) ประเภทรุ่นและแรงบิด
2) อัตราส่วนหรือความเร็วเอาต์พุต
3) สภาพการทำงานและวิธีการเชื่อมต่อ
4) คุณภาพและชื่อเครื่องที่ติดตั้ง
5) โหมดอินพุตและความเร็วในการป้อนข้อมูล
6) รุ่นยี่ห้อมอเตอร์หรือหน้าแปลนและขนาดเพลามอเตอร์
ถาม: คุณเป็นผู้ผลิตมอเตอร์หรือไม่?
ตอบ: ใช่เราเป็นผู้ผลิตมอเตอร์เราพัฒนาและผลิตทั้งมอเตอร์และเกียร์ทดรอบโดยโรงงานของเราเอง
ถาม: ใช้เวลานานแค่ไหนในการสั่งซื้อให้เสร็จสิ้น?
ตอบ: โดยปกติคำสั่งซื้อของคุณสามารถจัดส่งได้ภายใน 7-15 วันผลิตภัณฑ์ขายร้อนบางรายการสามารถจัดส่งได้อย่างรวดเร็วใน 1 สัปดาห์ขึ้นอยู่กับปริมาณ
ถาม: ฉันขอตัวอย่างก่อนได้ไหม
ตอบ: แน่นอนว่าเรารู้สึกเป็นเกียรติที่ได้เสนอตัวอย่างสำหรับการทดสอบก่อนทำการสั่งซื้ออย่างเป็นทางการ
